Монтаж текстильных воздуховодов осуществляется следующими способами:

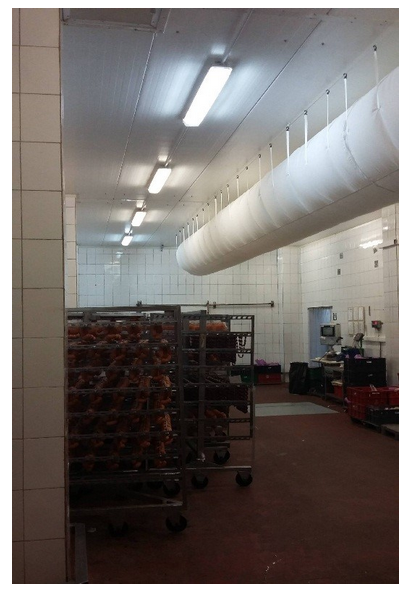

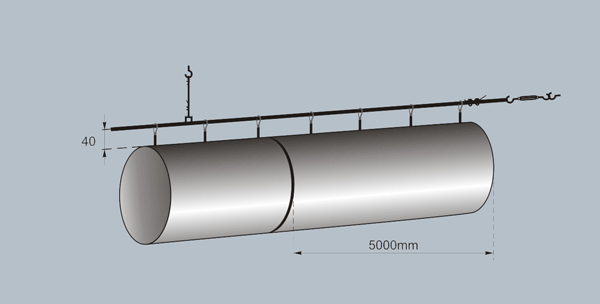

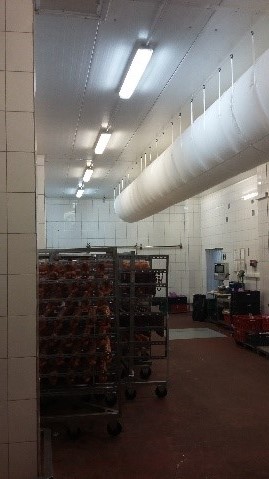

  • Подвеска воздуховода на одном тросе

    подвеска воздуховода на одном тросе

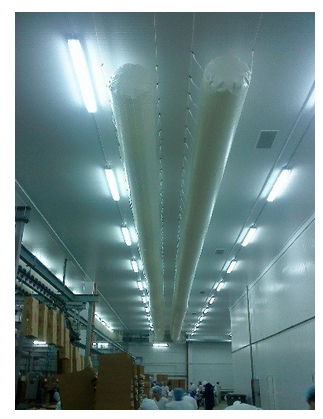

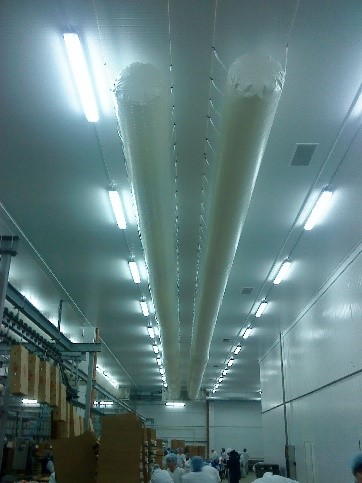

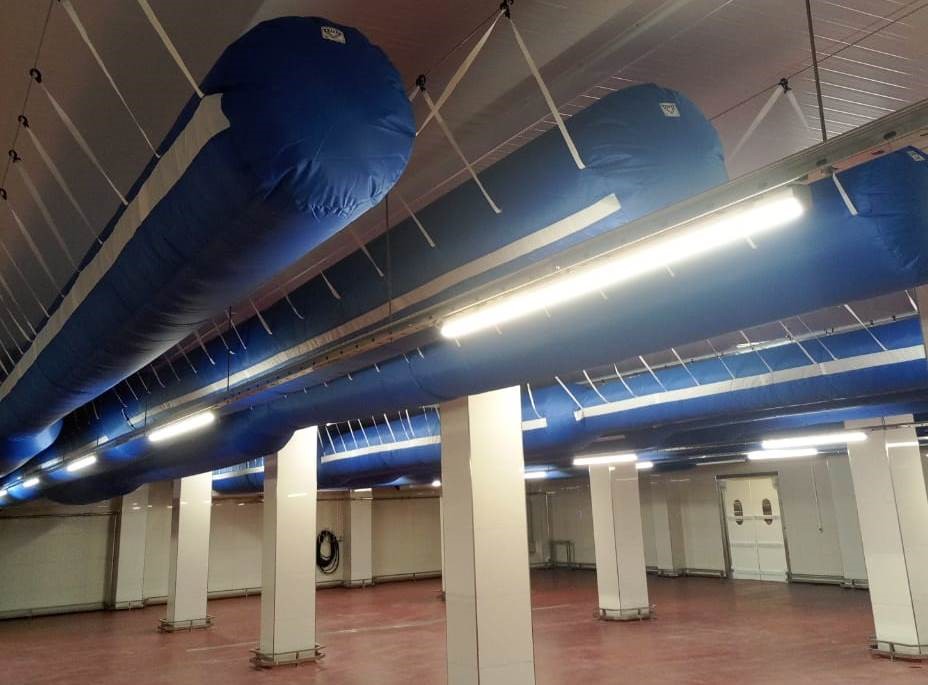

  • Подвеска воздуховода на двух тросах

    Подвеска воздуховода на двух тросах

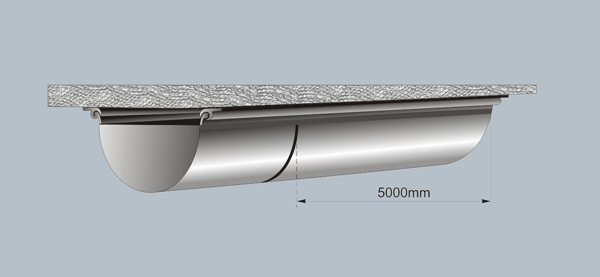

  • Подвеска полукруглого воздуховода на потолочном рельсе

    подвеска воздуховода на двух профилях

Цены на монтаж воздуховодов

Расход воздуха (м3/ч.)

Диаметр, мм.

Цена,руб./пог.м.

Стоимость монтажных элементов, руб./пог.м.

Круг

трос руб/м.п.

1400-2240

315

1250

1х65

2240-3620

400

1250

1х65

3520-5640

500

1500

2х65

5610-8980

630

1700

2х65

7120-11400

710

1850

2х65

9000-14400

800

2050

2х65

11440-18310

900

2150

2х65

14130-22600

1000

2500

2х65

17640-28220

1120

2750

2х65

22140-35420

1250

2900

2х65

27700-44320

1400

3200

2х65

36180-57920

1600

3650

2х65

Расход воздуха (м3/ч.)

Диаметр, мм.

Цена,руб./пог.м.

Стоимость монтажных элементов, руб./пог.м.

полукруг

профиль руб/м.п.

2000-2600

500

1600

2х325

2700-4100

630

1850

2х325

4200-5300

710

1950

2х325

5400-6600

800

2200

2х325

6700-8300

900

2300

2х325

8400-10200

1000

2650

2х325

10300-12800

1120

2850

2х325

13000-16000

1250

3050

2х325

16000-20000

1400

3300

2х325

20000-26000

1600

3800

2х325

руководство по монтажу

Скачать руководство

Размер файла 8.95 Мб

Руководство по монтажу и подвеске текстильных воздуховодов «Картек» на потолочном рельсе

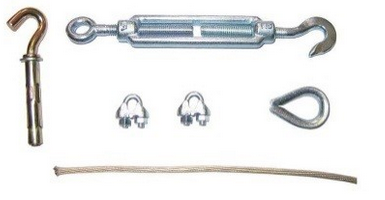

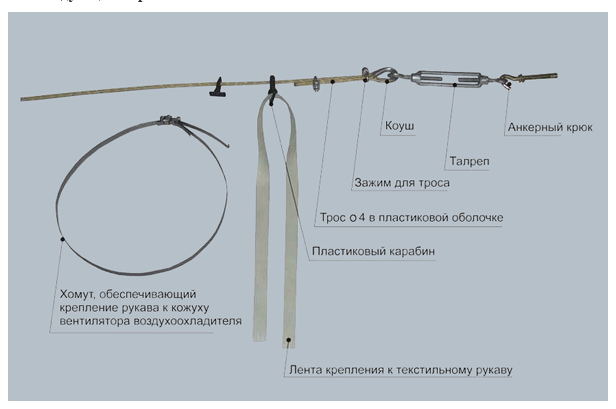

Комплектующие для монтажа текстильных воздуховодов

Воздуховод состоит из нескольких частей, которые соединяются между собой с помощью застежек-молний. В местах соединения пришиты бирки с информацией о номере отрезка воздуховода. Воздуховоды поставляются заказчику в мешках в собранном виде или поэлементно, в зависимости от длины и диаметра воздуховода.

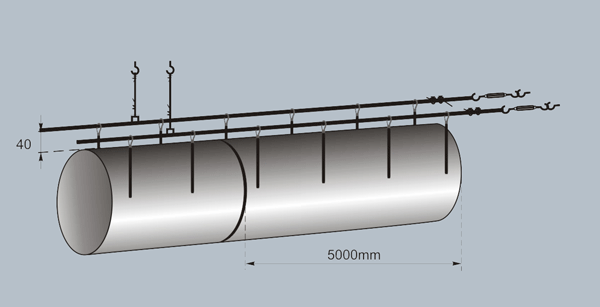

Способ монтажа на двух тросах заключается в натяжении двух горизонтальных тросов вдоль трассы прохождения воздуховода и подвешивании его на карабины. Расстояние между тросами равно диаметру воздуховода.

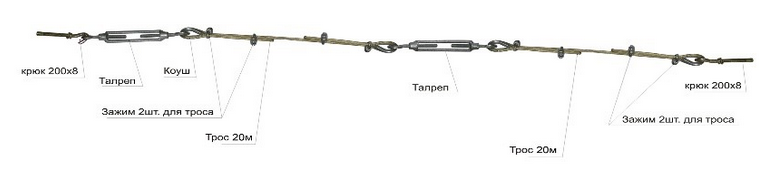

Рукав текстильного воздуховода подвешивается следующим образом:

  1. Смонтировать анкерные крюки на заданной высоте в вертикальных конструкциях (стенах, стойках, кронштейнах)
  2. Раскрутить талреп на максимально возможное расстояние и одеть его кольцом на крюк.
  3. На одном конце троса сформировать петлю, вставить в нее коуш и зажать двумя зажимами.
  4. Размотать трос до ответного крюка, сделать петлю и вставив коуш закрепить трос двумя зажимами.
  5. Сделать тоже самое со вторым тросом. Расстояние между тросами равно диаметру воздуховода.
  6. Затянуть талрепы для натяжения троса. На длинах свыше 20м устанавливаются дополнительные талрепы.
  7. Для уменьшения провисания троса, необходимо сделать дополнительные подвесы из троса с зажимами, закрепив их между потолком и основным тросом отрегулировав длину подвеса.

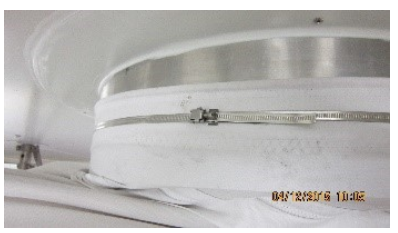

  8. Закрепить начало воздуховода на решетку вентилятора с помощью хомута и расправив воздуховод подвесить его, с помощью карабинов на троса.
