1. Воздуховоды из проницаемых материалов
воздуховод для равномерной подачи

Для равномерной подачи

Изготавливаются из воздухопроницаемой ткани. Воздух выходит через всю поверхность или ее часть с минимальной (до 0,4 м/сек) скоростью и распространяется, постепенно заполняя все помещение.


2. Воздуховоды из проницаемых материалов с сетчатыми продольными щелями
воздуховод с сетчатыми продольными щелями

Для равномерной подачи с сетчатыми продольными щелями

Выполнены из однородной воздухо-проводящей ткани, по длине воздуховода вшиты сетчатые фрагменты, которые используются для направления выходящего воздуха или для повышения досягаемости его потока. Скорость воздуха, выходящего из материала 0,01 — 0,5 м/с, из щели — 4 — 10 м/с.

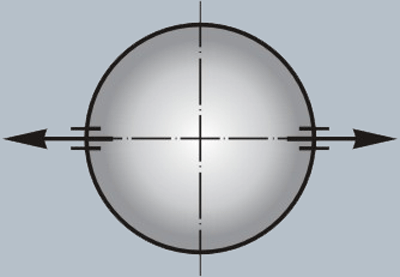

3. Щелевые
щелевые воздуховоды

Выполнены из легкой воздухо-непроницаемой ткани, воздух распределяется через продольные фрагменты различной ширины.

Скорость воздуха, выходящего из щели 2 — 3 м/с.

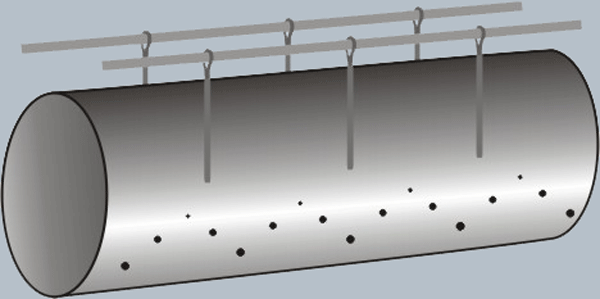

4. Смесительные (перфорация)
смесительный воздуховод

Изготавливаются из воздухонепроницаемой ткани PVC. Воздух выходит сквозь ряды отверстий с большой скоростьб 7 — 13 м/с. Процесс смешивания воздуха в помещении очень активный, при этом увеличивается степень смешивания его с воздухом помещения и дальность вливания потока. Данное решение способствует равномерности распределения температур воздуха внутри высоких помещений.



Сечения воздуховодов

круглое сечение воздуховода
А. Круглое

Наиболее удобное решение, исходя из монтажа и дальнейшего обслуживания и эксплуатации.


полугруглое сечение воздуховода
Б. Полукруглое

Решение для случаев, когда пространство ограничено по высоте, либо требуется использовать воздуховод в сочетании с существующим интерьером.
